組網應用

場景一：大型數據中心邊界安全防護

背景與挑戰：

近年來隨著企業數據規模大幅度膨脹，企業的核心關鍵業務轉向數據中心，同時成為了黑客攻擊的新焦點。數據中心在云計算時代，從早期的業務大集中到目前基于虛擬化技術的服務器整合，這些變化對數據中心的安全帶來了新的挑戰。針對數據中心安全事件頻繁的現象，其安全性已經成為數據中心能否提供高效、可用服務的關鍵。

大型數據中心邊界防護場景

客戶需求：

大型數據中心業務有服務虛擬化、計算資源按需分配、數據訪問量不斷增大、出口帶寬不斷增長的特點。隨著數據中心的不斷整合，導致支撐業務的服務器、虛擬機數量不斷增加。

在發展為云數據中心后，業務訪問海量增長，遠程訪問規模不斷膨脹，不同業務或者租戶需要提供獨立的安全業務平面，數據中心內流量監控管理更加復雜，同時也吸引了更多非法訪問和攻擊。這種趨勢導致早期的出口安全設備在性能和功能上已經無法滿足新的需求，成為數據中心的瓶頸。

數據中心中的應用服務器，往往提供對外公共服務，也面臨來自互聯網黑客的入侵攻擊，網絡安全加固成為構筑安全運行的數據中心的前提條件。

解決方案：

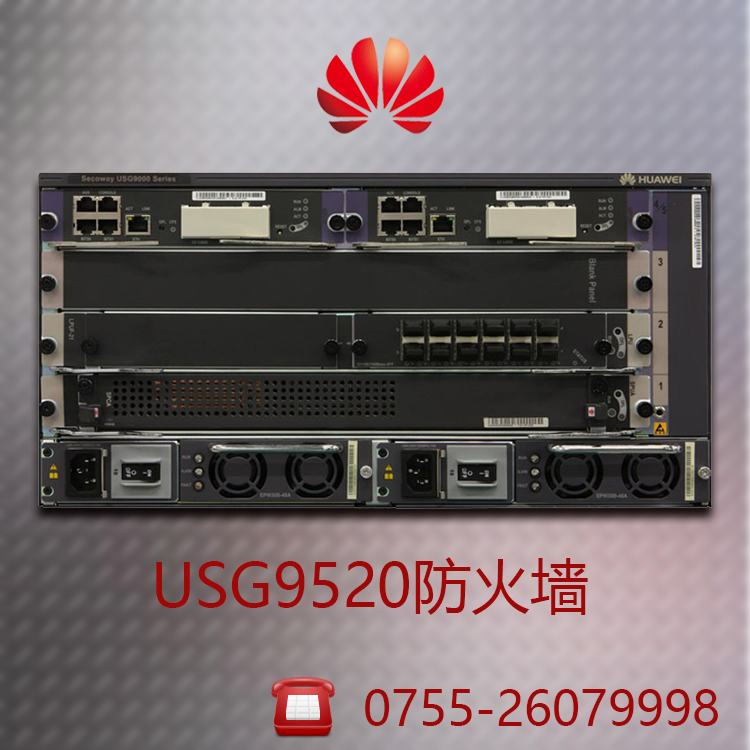

如圖所示，可以部署USG9500在大型IDC/VDC網絡的入口。為了保證系統級的運行穩定性，可在出口處部署2臺設備，可以采用Active-Active或者Active-Standby兩種雙機部署方案，提供毫秒級的業務倒換。

1）隨著對數據量訪問性能的要求增加，可以按需擴展業務板卡，而無需購買新的設備，降低每G功耗，實現業務平滑擴容。同時隨著業務板卡的擴容，實現真實性能的線性疊加，保障客戶的投資能夠滿足真實應用帶寬的增加。

2）USG9500一臺設備可以虛擬為多臺設備，分配個不同的租戶，且每個虛擬系統的帶寬、會話資源可以按需個性化定制，每個虛擬系統隔離，外部網絡和內部網絡安全隔離。滿足云數據中心虛擬化后的租戶租賃業務運營，某一個租戶使用的業務資源達到上限，并不影響其他租戶的使用。

3）通過擴展IPS入侵防御板卡、Anti-DDoS板卡，可以阻止外部網絡的病毒、攻擊進入IDC內部網絡。



場景二：廣電和二級運營商網絡出口安全防護

背景與挑戰 ：

近年來隨著廣電及二級運營商逐步開展互聯網接入服務的業務不多膨脹，在省級廣電網絡的互聯網出口處，往往需要匯聚省轄所有地市的寬帶用戶流量，在用戶上網高峰期，上網帶寬得不到有效保障，單靠購買ISP鏈路帶寬成本增加另廣電企業無法接受，迫切需要改變增長模式，同時滿足用戶的使用。

廣電和二級運營商網絡出口典型場景

客戶需求：

高峰上網時期，需要網關設備能夠承受高峰期幾百萬廣電用戶同時在線時的上網流量。

廣電網絡一般租用多個ISP的多條鏈路，常常出現多條鏈路流量復雜差別大，有效利用率不高的現象。且廣電網絡及二級運營商由于用戶數規模龐大，部分用戶的下載流量直接影響到其他用戶的非下載應用體驗，造成客戶滿意度的下降。

解決方案：

網絡出口部署高端防火墻USG9500，滿足高峰時期規模龐大的廣電用戶同時上網業務，解決由于出口網關本身處理性能的瓶頸導致的訪問擁塞。

鑒于廣電網絡租用多個ISP的多條鏈路的部署特點，提出通過鏈路聚合技術，捆綁多條鏈路作為一條邏輯鏈路，根據到不同ISP鏈路的結算費用的不同，配置權重，優選費用較低的鏈路，并可以根據下載/非下載類業務流量類型，定義業務優先級，區分轉發的鏈路。根據識別出的業務，做相應的策略管控。最終使上網用戶體驗提升。

場景三：教育網出口安全防護

背景與挑戰 ：

高校的教育網絡，通常承擔著國內教育網CERNET和CERNET2兩張網絡，分別對應IPv4和IPv6網絡。出口原有防火墻性能、穩定性和業務擴展性不足，同時支持IPv4、IPv6的雙棧設備較少，影響著校園網絡安全。

教育網出口典型場景

客戶需求：

隨著高校的不斷擴招，教育網絡內部，高校的師生規模往往在幾萬人，接入的信息節點豐富多樣，高峰時期師生的突發及高流量訪問需求量大，對出口設備要求性能高。老的安全網關設備無法適應快速增長的帶寬需求以及海量的并發訪問量，容易造成觸控訪問擁塞。

高校的出口，同時有都IPv4教育網，IPv6教育網和Internet三張網絡的需求，由于網絡初期發展建設的原因，缺少同時支持IPv4、IPv6協議棧的網關設備。

高校內部資源有教學科研的服務器等，對外也提供部分業務，需要安全隔離防護。

解決方案：

高校教育網絡出口部署高端防火墻USG9500，可滿足校園網幾萬師生高峰期同時訪問的并發量。作為IPv4、IPv6雙協議棧安全網關，可以替代原有設備，并在未來帶寬增加時，通過擴展業務板插卡，線性提升業務處理性能。通過劃分不同安全域，實現服務器資源的隔離和保護，防范互聯網的安全威脅。
