    機房布線系統在施工過程中主要分為兩個大的部分，一是前期設計，另一個就是產品選型。一個優秀的機房布線系統，既要設計得極具前瞻性和可擴展性，又要采用最合適的布線產品。

    選擇合適的機房布線鋪設方式

    在各類機房中，綜合布線系統的鋪設位置分上走線和下走線兩大類， 即吊頂布線和地板布線。有的用戶會問，上走線和下走線哪種更好？都適用于那種機房呢？

    嚴格來說，上走線和下走線并沒有絕對的優劣之分，通常有三種流行的形式供用戶選擇。一是強電弱點全部做成下走線的形式；二是強電做上走線，弱電做下走線；三是弱點做上走線，強電做下走線。

    當機房規模不大時，強弱電纜之間的串?dāng)_并不明顯，機房設備散熱的問題也相對較容易解決，后期維護也不存在過分復雜的問題。在這種條件下，將全部電纜都鋪設在靜電防護底板之下，既可以保證機房的整體性能，又不影響運維難度，同時也節約了整體建設投資（橋架等上走線設備的設計與采購成本）。

    當機房規模較大時，強弱電不分的布線方式就不再適用了，一方面靜電干擾問題會更為突出，另一方面在后期也不利于運維人員的維護。

    針對這個問題，華思特科技認為：“一般我們建議強電采用上走線，弱電采用下走線。當強電采用上走線，弱電采用下走線時，由于可以使強電線纜的安全性得到保證，同時對機房高度的要求不高，而且能夠兼顧弱電線纜經常需要調整的情況，還可以保證機房內專用空調輸送的冷空氣在地板下傳輸不會遇到大阻力。 ”

    而有些業內人士則認為：“強電線纜由于鋪設后基本就不再調整，所以更適合布設在機房地板之下；而弱點電纜由于設備調整、機房內部擴容等原因會相對更多的進行增減，則更適合采用上走線的方式架設。”

    對于具體采用哪種方式來進行布線，并沒有一個固定的標準來約束，不同的機房需求所以機房設計者在進行布線系統的設計時，更多需要的則是根據不同的系統要求和綜合成本控制來進行合理化設計。

    在不同機房架設下的線纜選擇

根據TIA 942-2005的規定，以下傳輸?shù)燃壍木C合布線產品可以用于機房：

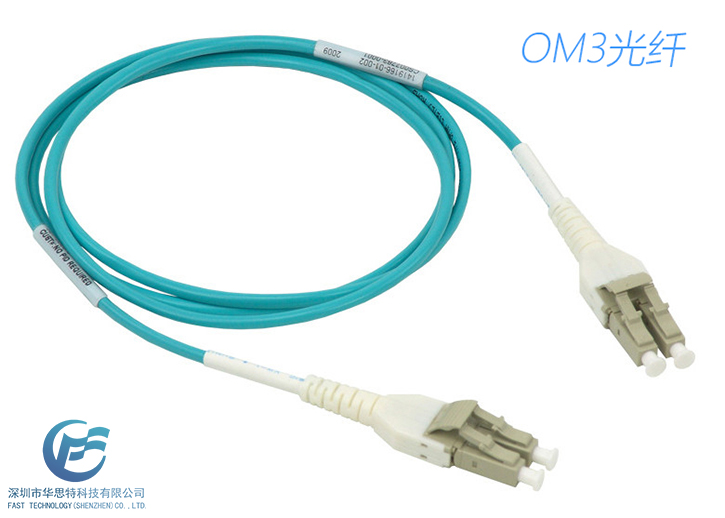

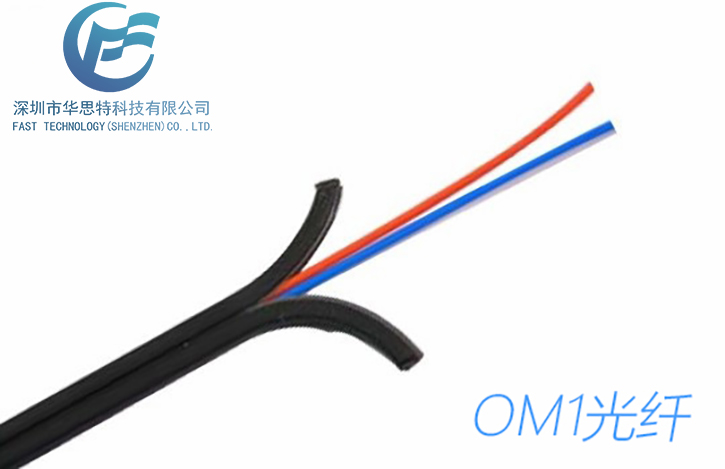

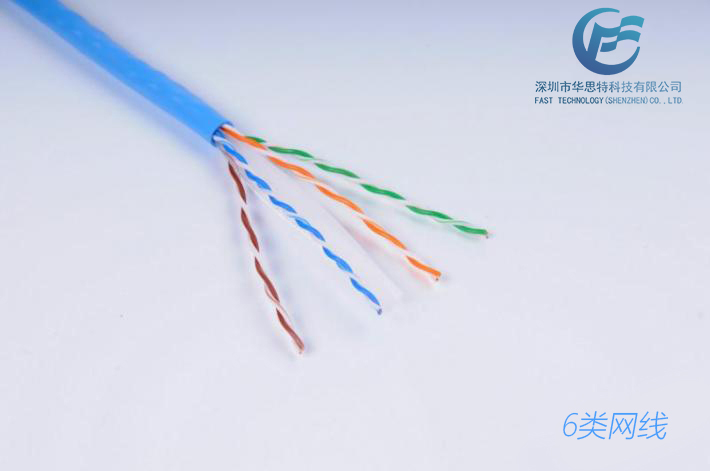

Cat6類水平雙絞線；Cat 6A , Cat7 類銅纜布線系統， OM1多模光纖（62.5/125微米）和OM2多模光纖（50/125微米），OM3萬兆多模光纖（50/125微米），OM4萬兆多模光纖（50 /125微米），單模光纖。 所以一般機房布線銅纜建議采用6類等級以上線纜，有條件的建議考慮采用Cat6A類線纜。光纜建議采用OM3萬兆多模光纖。

    綜合布線系統作為計算機網絡系統的基礎平臺，需要平衡考慮應用系統的造價，即需要考慮計算機網絡的傳輸協議。翻查IEEE 802系列標準可知，目前正在投入使用的計算機網絡協議主要有：

    銅纜系統：百兆以太網、千兆以太網，即將使用的萬兆以太網；

    光纜系統：百兆以太網、千兆以太網、萬兆以太網，即將出臺的四萬兆以太網和十萬兆以太網。

由此可見，各種網絡協議對綜合布線的傳輸帶寬的要求相差非常懸殊，如果使用單一帶寬的產品，那網絡產品將被局限在一個很小的選擇范圍中。為此，提出以下建議：

①銅纜系統：

    以六類為主，在HAD區可以適當考慮6A類或7類雙絞線（屏蔽或非屏蔽），在保證千兆以太網傳輸?shù)那疤嵯?，為萬兆以太網留有余地。對于EDA區，由于雙絞線就在附近，可以隨時更換，因此目前仍然可以以6類為主，必要時隨網絡設備更換為6A類或7類。

②光纜系統：

由于施工難度原因，無論是MDA區、HDA區還是EDA區，都采用OM3光纜（萬兆多模光纜）與OS1光纜（單模光纜）同時鋪設的方式，由于光纜產品中具有同一護套內包含不同種類纖芯的產品系列，因此這一設計不會對工程帶來影響。而其優點則是各種光纖模塊都能夠被允許接入系統。 這樣考慮的目的是：在傳輸流量要求不高時，可以安裝便宜的網絡設備，而在今后無論哪一區域的傳輸流量升高時，可以隨時安裝高檔的網絡設備，而便宜的網絡設備仍然可以移到其它區域繼續使用。由于網絡設備的更新?lián)Q代速度很快，這樣考慮可以在不浪費現有設備的同時，根據需求添加最適合的網絡設備。

另外，在單模光纜中，值得考慮的是單模零水峰光纜。根據ITU-T G.652標準（單模光纖標準），G.652A和G.652B為單模光纖，G.652C和G.652D為單模零水峰光纖，其中G.652D能夠很好的支持今后的四萬兆以太網和十萬兆以太網需求。隨著光纖生產技術的發展，許多國外光纖生產工廠目前已經不再生產低端的單模光纖，只生產單模零水峰光纖（等級為 G.652D），國內的光纖工廠也已經擁有單模零水峰光纖的產品系列。為了確保今后綜合布線系統仍然能夠滿足網絡設備的升級換代，有必要在MDA區和 HDA區中部分采用單模零水峰光纖。
